Testate Espansibili

Utilizzate per l'avvolgimento e lo svolgimento di bobine su sistemi shaftless.

Testate Espansibili per avvolgere e svolgere bobine

Sviluppate per sistemi shaftless, le nostre testate espansibili garantiscono il corretto avvolgimento e svolgimento di qualsiasi materiale in bobina.

Per fare ruotare la bobina vengono utilizzati alberi espansibili, nel caso in cui la macchina abbia spalle fisse, mentre vengono usate le testate espansibili, se la macchina ha spalle mobili, proprio per permettere a queste ultime di poter entrare ed uscire dalla bobina.

Leggi tutto

Materiali

Le testate espansibili posso essere realizzate in diversi materiali:

-acciaio;

-alluminio;

-fibra di carbonio.

Lo studio dei materiali utilizzati e l’accurata progettazione di Svecom assicurano le migliori performance ed una maggiore durata di utilizzo a tutti i nostri prodotti.

Caratteristiche degli elementi espansibili

Gli elementi espansibili possono avere varie dimensioni e pesi in base alla tipologia di macchina e possono misurare dai 50 mm ai 1000 mm di diametro.

Possono essere di quattro tipi:

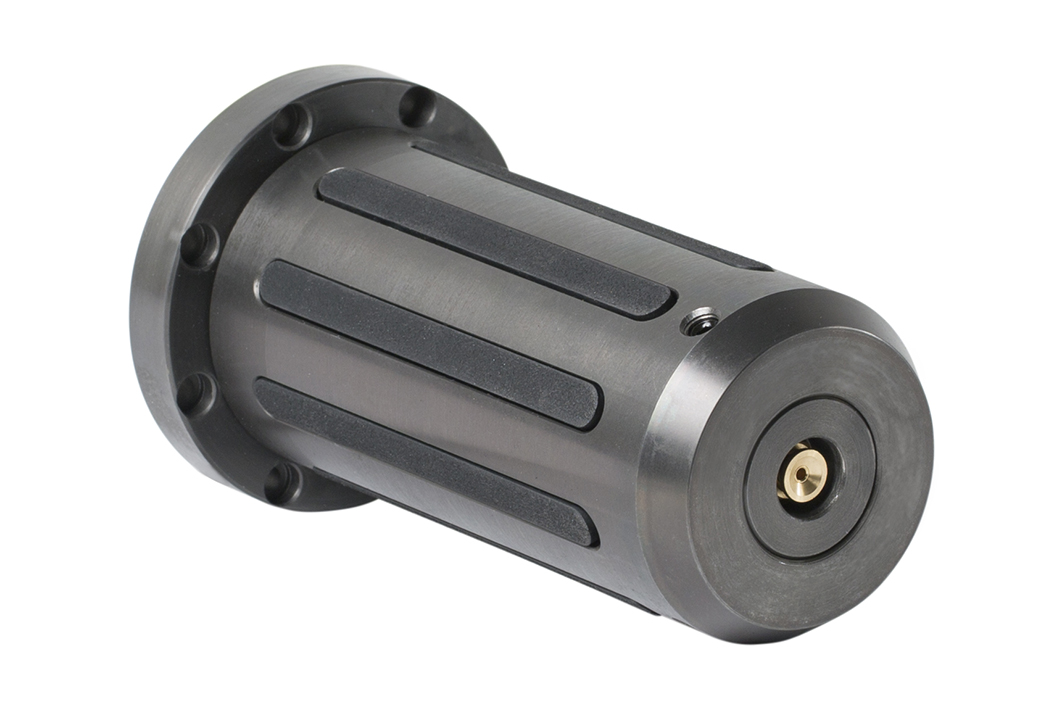

-a chiavette;

-a listelli;

-a tegoli.

I listelli e le chiavette possono essere realizzati in metallo o gomma dura, mentre i tegoli sono generalmente in acciaio, e vengono gommati esternamente nel caso in cui anche le anime siano in acciaio.

Tipologie

Il meccanismo che consente agli elementi di sollevarsi e bloccare l’anima della bobina per consentirne la rotazione può essere azionato in modo:

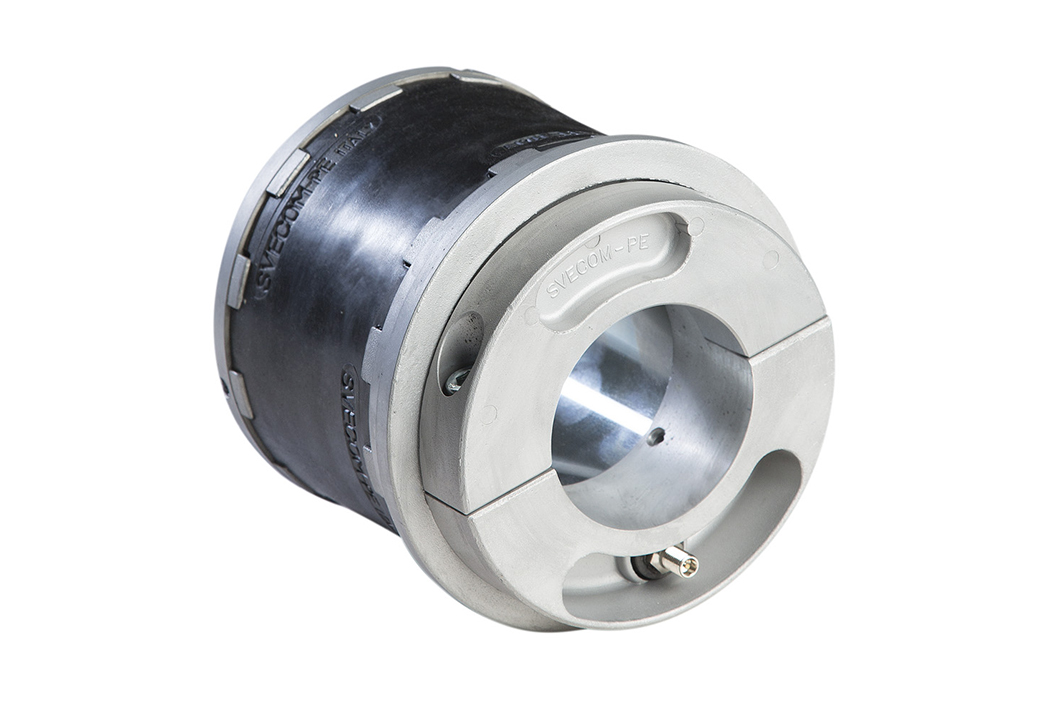

-pneumatico: all’interno della testata è presente una camera d’aria a tubo o a manicotto che viene gonfiata fino a 6 bar di pressione per fare espandere gli elementi;

-meccanico: la rotazione aziona dei piani inclinati che fanno innalzare gli elementi e viene innescata da una chiave. Alcuni modelli di testate meccaniche possono anche essere autoespandenti, quindi gli elementi si auto espandono automaticamente per effetto della rotazione;

-pneumeccanico: la testata è dotata di pistone pneumatico collegato ai piani inclinati, che gonfiandosi, va ad azionare questi ultimi, innescando il movimento.

Tipologie particolari

Esistono due tipologie di testate espansibili, che si distinguono dalle altre per particolarità ed ambiti di applicazione:

-modello solleva bobine

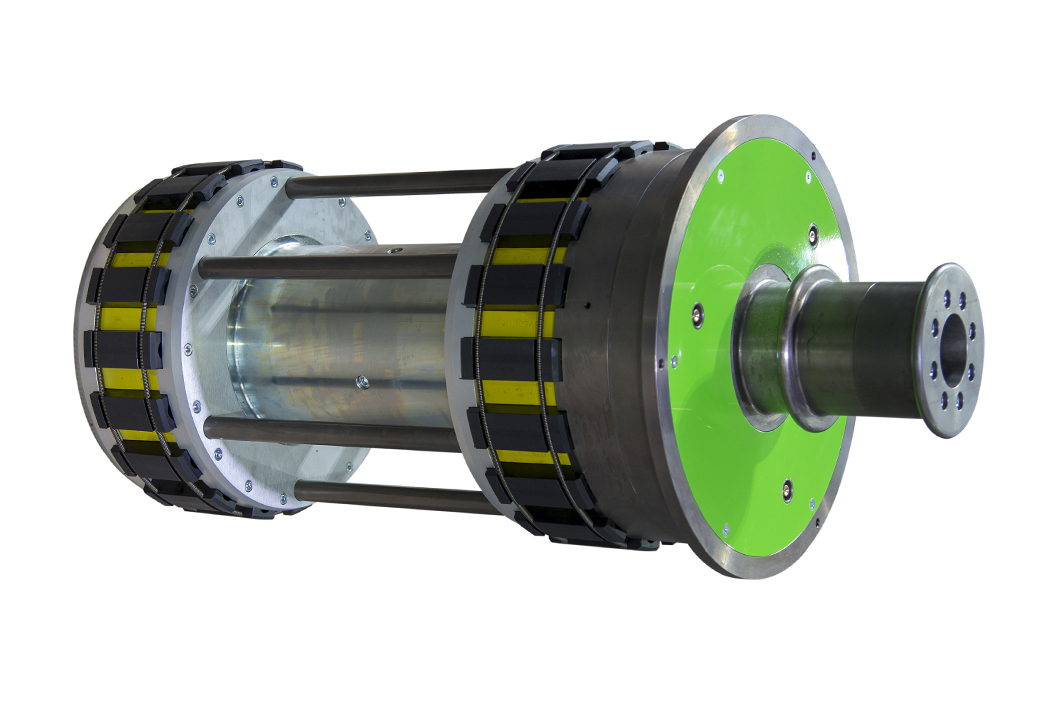

-modello a Leverismi

La testata solleva bobine, disposta verticalmente, viene montata su sistemi di movimentazione e serve per il trasporto e la movimentazione di bobine in sicurezza. Questa particolare tipologia si espande meccanicamente e si ritrae pneumaticamente.

La testata a leverismi è utilizzata principalmente nelle cartiere per la trasformazione della carta tissue, è autocentrante e possiede un ampio campo di espansione (fino a 20 mm).

Il leverismo è un meccanismo all’interno della testata, un’asta che muovendosi dalla posizione obliqua a quella eretta, riesce a sollevare la testata in sicurezza. Questa tipologia di meccanismo, ha il vantaggio di prolungare la vita delle anime, in quanto non ne va ad erodere la parte interna.

Grazie a questa peculiarità, si riduce a zero il lavoro degli operai, che, spesso, sono tenuti ad aggiustare le anime manualmente, determinando una maggiore sicurezza per i lavoratori ed un conseguente incremento della produzione.

Anime

Le anime possono essere realizzate nei seguenti materiali:

-cartone;

-acciaio;

-ferro;

-alluminio;

-pvc.

In alcuni casi, vengono trattate in modo tale che non si ossidino.

Ad esempio, se costituite di alluminio, possono essere trattate con anodizzazione

(ossidazione anodica), processo che rende più lucido il metallo e ne aumenta la durezza.

Se fatte di acciaio, subiscono dei processi di zincatura, brunitura e nichelatura, quest’ultimo è un trattamento elettrolitico che regala una splendida resa estetica e dona alle anime un aspetto quasi argentato.

Settori di applicazione

Tutti i nostri prodotti sono customizzabili in base al settore di applicazione e alle esigenze del cliente, e vengono realizzati su misura tenendo conto del peso e delle dimensioni delle bobine da svolgere o avvolgere.

Possono essere impiegate nei seguenti settori:

-cartario;

-cartotecnica,

-trasformazione di film plastici;

-lavorazione dell’alluminio in fogli;

-tessile;

-converting;

-alimentare;

-packaging.

In base al tipo di macchina su cui vengono montate, possono essere aggiunti dettagli ed eventuali personalizzazioni su richiesta.

Le varie tipologie di testate che la nostra produzione è in grado di realizzare, garantiscono elevati carichi, grip perfetto e sicurezza, ci permettono, dunque, di soddisfare qualsiasi tipo di esigenza industriale e le molteplici richieste del mercato mondiale.

Leggi meno
