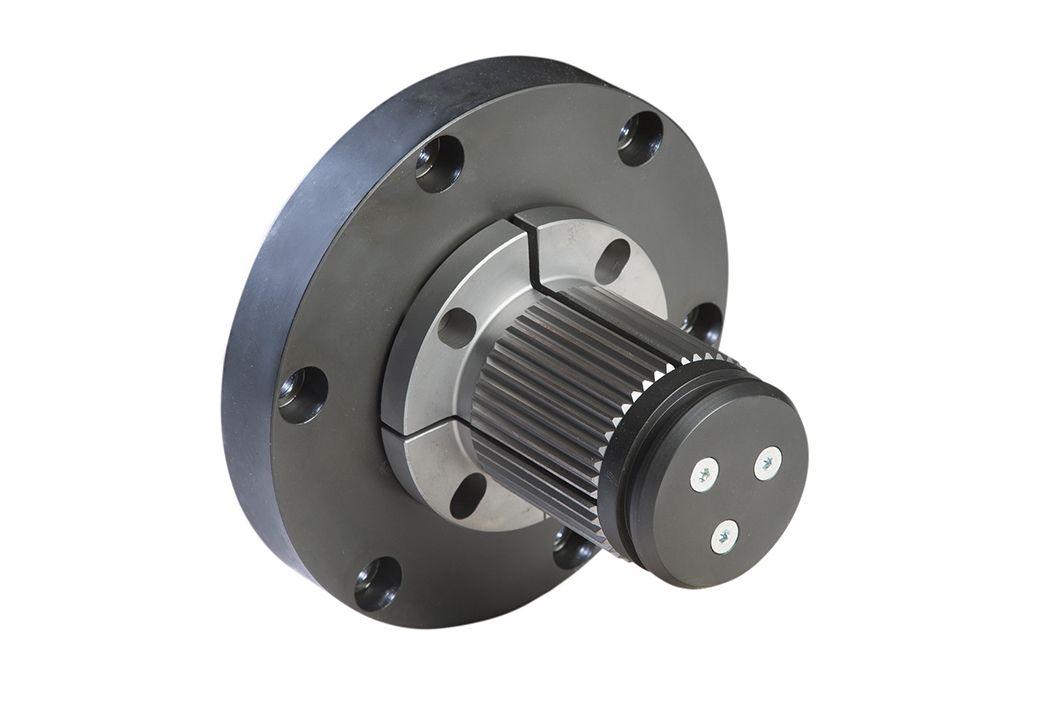

Cabezales mecánicos autoexpansibles a tejas mod. 711 MA
Descripción
El cabezal mecánico autoexpansible a tejas modelo 711 MA está indicado principalmente para el debobinado con mandril, tanto de acero como de cartón.
Admite cargas elevadas, una alta velocidad de trabajo y garantiza un perfecto centrado de la bobina. El cuerpo del cabezal y los elementos expansibles (tejas) son de acero. El sistema de fijación a la máquina se construye según diseño del cliente. Los elementos expansibles, montados sobre una excéntrica (levas) y unos rodillos intermedios, se expanden por el movimiento rotativo de la bobina combinado con el tiro del material. En el caso de utilizar varios diámetros de mandril, está prevista la posibilidad de suministrar el cabezal escalonado con dos o tres diámetros de expansión.
Las dimensiones standard disponibles para este modelo son las que figuran a continuación.
Requerir un presupuesto
Caracteristicas
Diámetro del mandril: de 70 a 600 mm
Longitud del cabezal: 170 mm
Expansión: 5 mm sobre el diámetro
Póngase en contacto con SVECOM para solicitudes no estándar.
