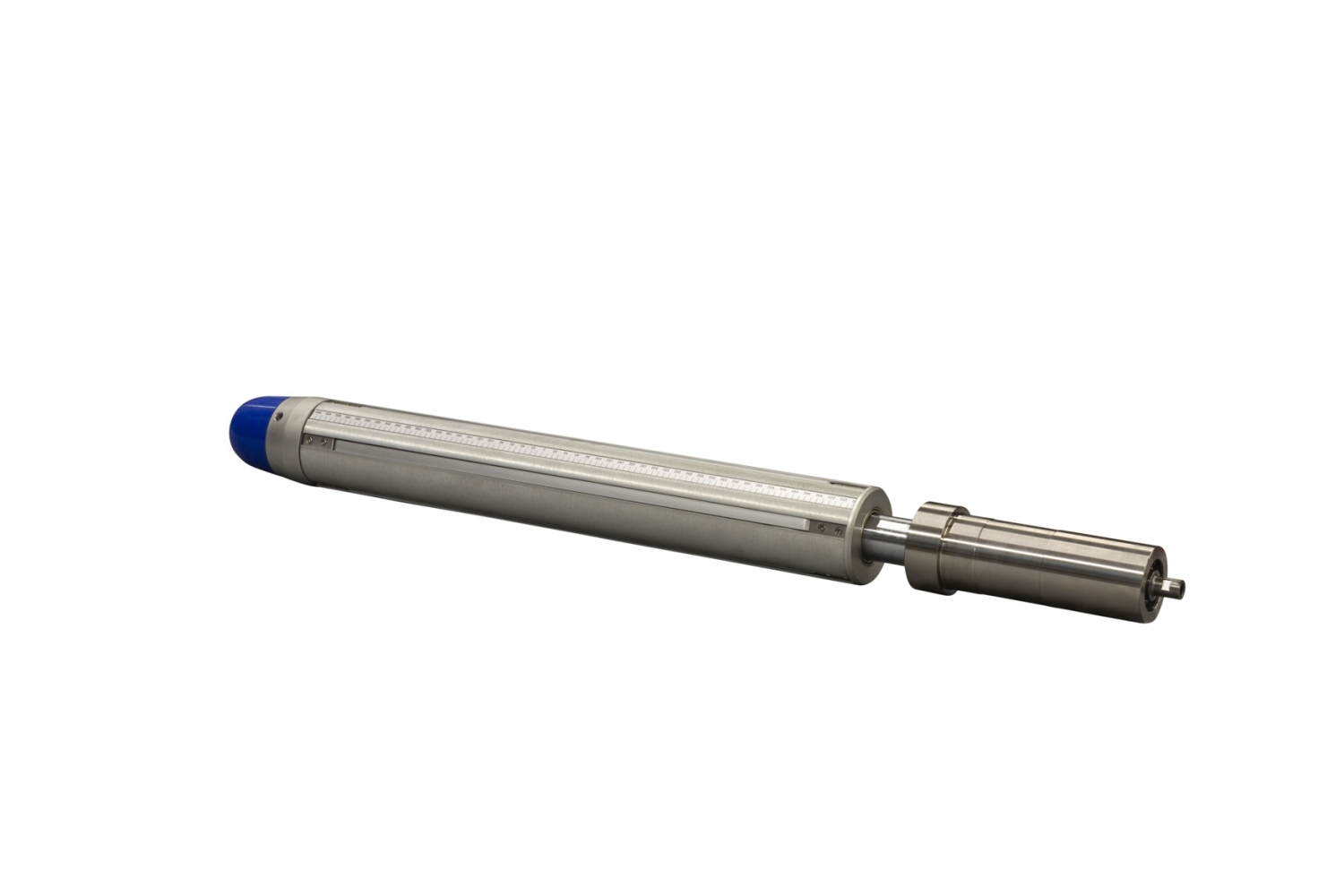

Ejes expansibles neumáticos de chavetas largas con movimiento lateral mod. 640 PLA

Descripción

El eje expansible neumático de chavetas largas con movimiento lateral modelo 640/PLA está indicado para el bobinado y desbobinado del material con mandriles.

El cuerpo central (tabla) está disponible en acero o aluminio, en función del peso de la bobina, mientras que las chavetas largas pueden ser metálicas o de goma, en función del material de los mandriles y del par de transmisión. El perno, construído siempre según diseño del cliente, está disponible en una variedad de aceros diversos. La expansión se obtiene mediante una válvula neumática o desde una junta rotativa, presionando las chavetas largas hacia el exterior y bloqueando el mandril. Concebido para alinear el material durante el desbobinado a través de la rotación de un pomo.

Las medidas standard disponibles para este modelo aparecen listadas a continuación.

Requerir un presupuesto

Caracteristicas

Diámetro de mandril: de 70/76 a 150 mm

Longitud de tabla: desde 200 hasta 1500 mm

Expansión: 10mm sobre el diámetro

Presión de trabajo: mín. 5 bar (recomendado 6 bar)



Póngase en contacto con SVECOM para solicitudes no estándar
