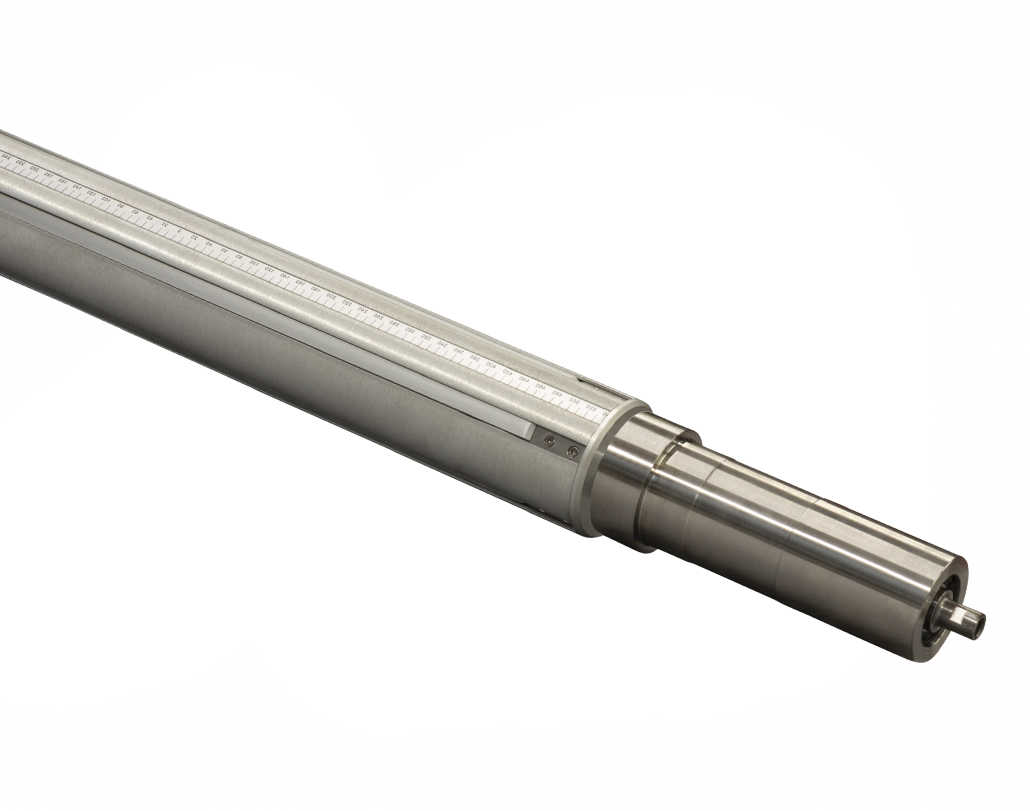

Friktionswickelwellen mit Leisten mod. 650 PLF

Beschreibung

Das Aufschieben und das Ausziehen der Rollen sowie deren Positionierung ist schnell und einfach.

Die Friktionswickelwelle mit Leisten mod. 650 PLF ist in der Lage, das Aufwickeln von Materialien auf unterschiedlich langen Hülsen und mit sehr niedrigen Bahnzügen zu garantieren.

Diese Friktionswickelwelle ist dank ihres Drehmomentübertragungssystems (patentiert) als die innovativste Welle am Markt anzusehen.

Durch das Spannen nach außen, positioniert der Hülsen-Anschlagstift die Rollen in ihre vorbestimmte Lage entlang der ganzen Wellenlänge. Beim Entlüften versinkt der Dübel unter den Wellenkörperdurchmesser, und ermöglicht somit ein schnelles Ausziehen der Rollen.

Bei konstanter Druckluft ist jede einzelne Hülse somit in der Lage, mit einer gesteuerten Geschwindigkeit zu rutschen und das Wickeln aller Hülsen wird mit derselben Spannung vorgenommen. Beim Belüften expandieren die Friktionsleisten nach außen und erzeugen Widerstand gegen das Hülseninnere.

Dieser Widerstand ist proportional zu dem interessierten Bereich und ermöglicht das Aufwickeln von Hülsen mit unterschiedlichen Längen auf derselben Welle.

Die für dieses Modell verfügbaren Standardmaße sind nachstehend aufgeführt.

Kostenvoranschlag erforderlich

Eigenschaften

Wellendurchmesser: von 50 bis 300 mm
Körperlänge: bis zu 9000 mm
Druckluft: betreiben min. 0/2 bar

Für nicht standardmäßige Anfragen kontaktieren Sie bitte die Zentrale Svecom
