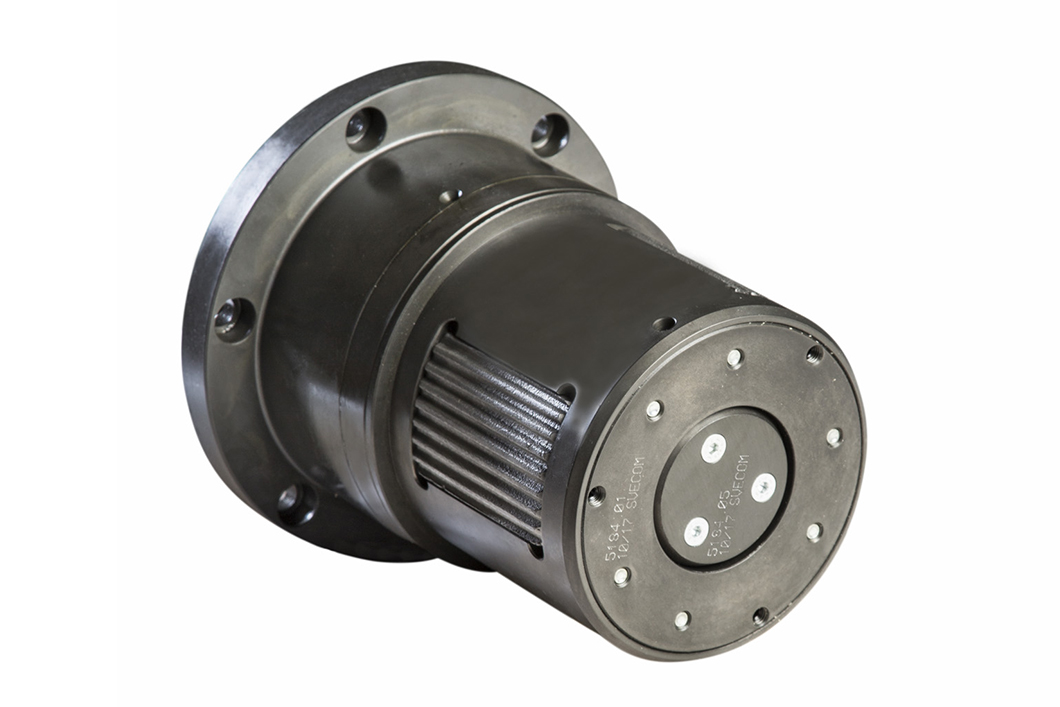

Cabezales autoexpansibles neumomecánicos a tejas mod. 714 MZ-A

Descripción

El cabezal autoexpansible neumomecánico a tejas modelo 714 MZ-A está particularmente indicado para el bobinado y desbobinado donde sea necesario un perfecto centraje de la bobina.

Admite cargas elevadas y altas velocidades de trabajo, en combinación con un par de transmisión siempre adecuado a las características de la máquina, sobre todo con mandriles de acero. Tanto el cuerpo del cabezal como los elementos expansibles (tejas) son de acero. El montaje a la máquina, siempre construido según diseño del cliente, puede ser con brida o con eje sobresaliente. La expansión se obtiene mediante uno o más pistones neumáticos que actuando sobre unos planos inclinados, provocan la expansión de los elementos expansibles. Se puede prever un sistema de expansión por resorte para garantizar que el mandril permanezca bloqueado incluso si hay una pérdida de presión en el sistema. Esto, combinado con el exclusivo sistema autoexpansible SVECOM (accionado por la tensión del material) permite una expansión adicional de las tejas, asegurando una sujeción segura incluso en condiciones de trabajo extremas, como puede ser una parada de emergencia instantánea.

Las dimensiones standard disponibles para este modelo son las que figuran a continuación.

Requerir un presupuesto

Caracteristicas

Diámetro de mandril: de 70 a 600 mm

Longitud del cabezal: 210 mm

Expansión: 8/10 mm sobre el diámetro

Presión de trabajo: mín. 5 bar (recomendado 6 bar)



Póngase en contacto con SVECOM para solicitudes no estándar.
