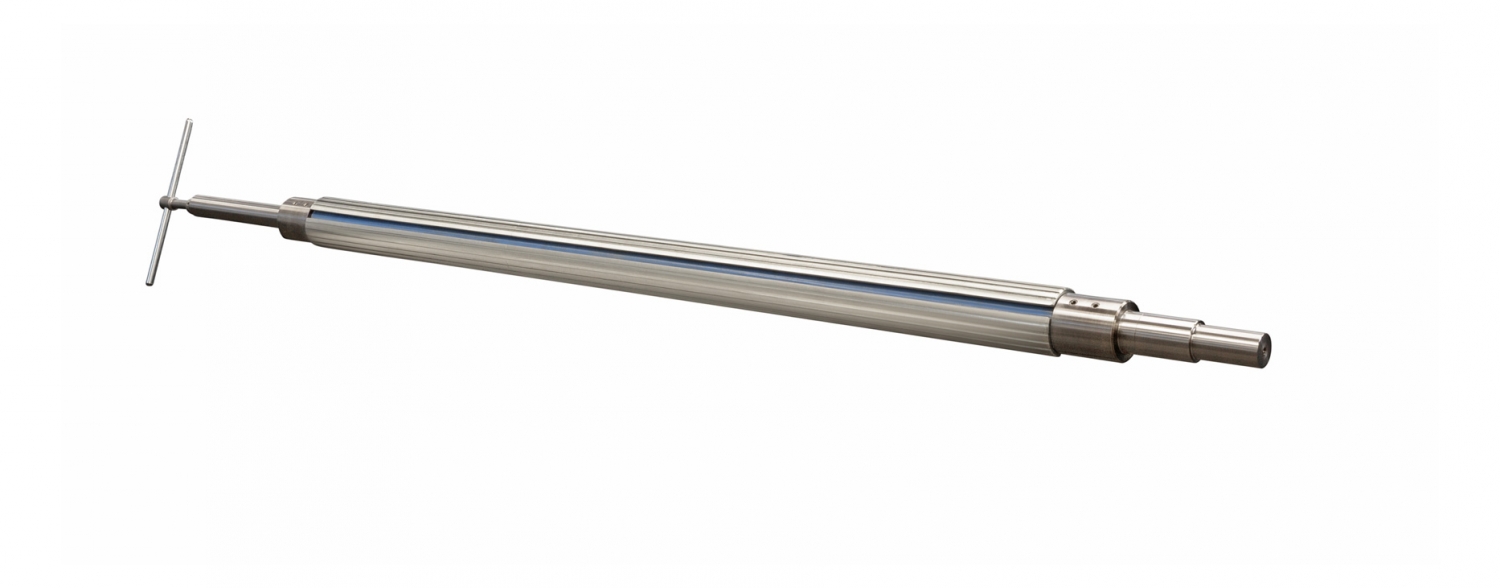

Ejes expansibles mecánicos de tejas mod. 636 MS

Descripción

El eje expansible mecánico de tejas modelo 636/MS está particularmente indicado para el bobinado y desbobinado del material con o sin mandriles. Puede utilizarse con bobinas múltiples incluso cuando se trata de bobinas estrechas.

El cuerpo central (tabla) está disponible en acero o en aluminio, mientras que las tejas pueden ser de acero, aluminio o recubiertas de goma, en función del material de los mandriles y del par a transmitir.

Los pernos, construídos siempre según diseño del cliente, están disponibles en una variedad de aceros diversos. La expansión se obtiene mecánicamente a través de unos planos inclinados que, accionados por una llave mecánica en uno de los extremos, provoca la expansión de las tejas. Se obtiene el autocentrado del mandril y la capacidad de transmitir pares muy elevados

Las medidas standard disponibles para este modelo aparecen listadas a continuación.

Requerir un presupuesto

Caracteristicas

Diámetro de mandril: de 60 a 300 mm

Longitud de tabla: desde 600 hasta 4.000 mm

Expansión: 10/12 mm sobre el diámetro



Póngase en contacto con SVECOM para solicitudes no estándar
