Soportes de seguridad mecánicos con apertura inclinada y mordaza de cuadradillo en V mod. 910

Descripción

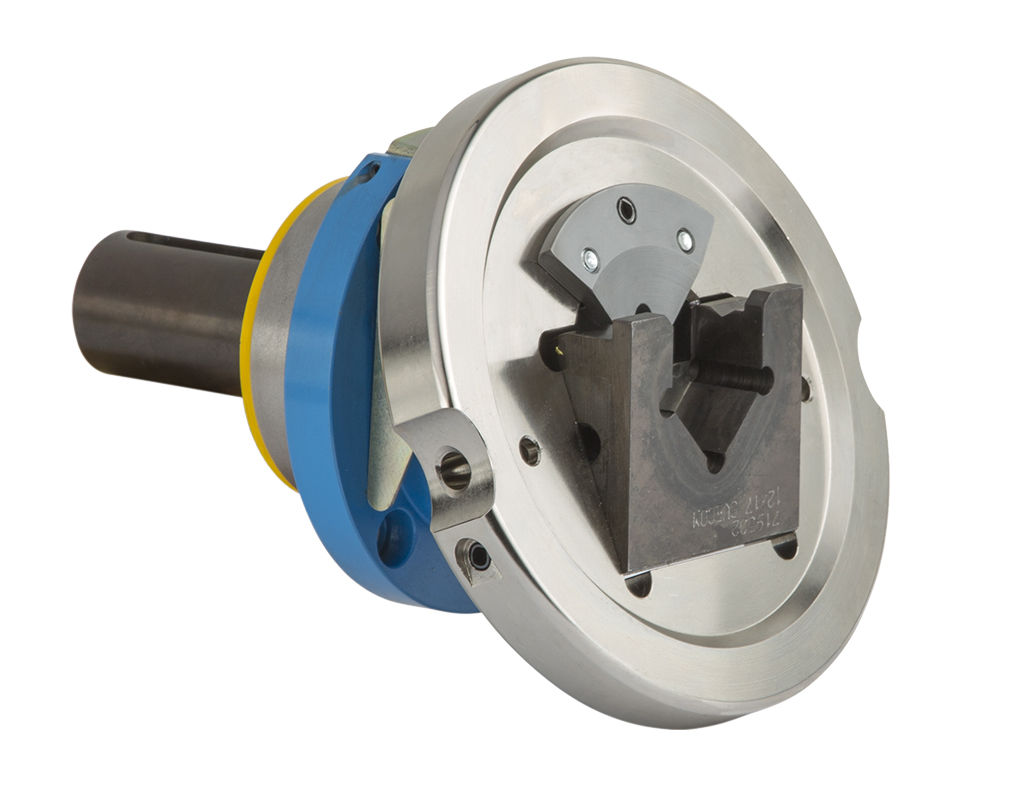

Soporte de seguridad mecánico con apertura inclinada y mordaza de cuadradillo en V mod. 910 idóneo para bobinar y desbobinar materiales en bobina, utilizando ejes expansibles y no expansibles, permiten simplificar las operaciones de carga y descarga del material con total seguridad.

Con apertura y cierre por desplazamiento neumático de las mordazas, el plato de cierre puede ser fijo o rotante. Disponible en versión ligera o pesada. La mordaza puede ser de tipo cuadradillo+redondo o también de tipo cuadradillo+cuadradillo. Utilización con eje o con volante.

Existen diversos modelos para adaptarse a diferentes cargas. El montaje a máquina puede realizarse por patas de sujeción o por una brida de fijación a la bancada.

Requerir un presupuesto

Caracteristicas

Capacidad por pareja de soportes: desde 15.600 N hasta 30.000 N (Peso bobina)
Par de transmisión máximo: de 1.000 Nm a 1.300 Nm
Velocidad máxima: de 600 RPM
Mordaza standard: de □ 30-40 a □ 50
Diámetro standard eje: de Ø 25-45 a Ø 45

Póngase en contacto con SVECOM para solicitudes no estándar.

Descargar archivo pdf
SERIEPORTATA MAX BOBINAMAX TORSIONEFISSAGGIOUTILIZZOMISURA QUADROINNESTOTIPOpdf
910 pesante15.600 N1.000 NmFlangiaCon o Senza Alberino30-40Quadro/QuadroKLPF1-0
910 pesante15.600 N1.000 NmPiedinoCon o Senza Alberino30-40Quadro/QuadroKLPP1-0
910 air inlet15.600 N1.000 NmFlangiaCon o Senza Alberino30-50Quadro/QuadroKLAPF1-0
910 air inlet15.600 N1.000 NmPiedinoCon o Senza Alberino30-50Quadro/QuadroKLAPP1-0

LEGENDA: KL= Klapplager (Meccanico), P = Pesante, A = Air Inlet, F = Flangia, P = Piedino, 0 = Senza Alberino, 1 = Con Alberino
