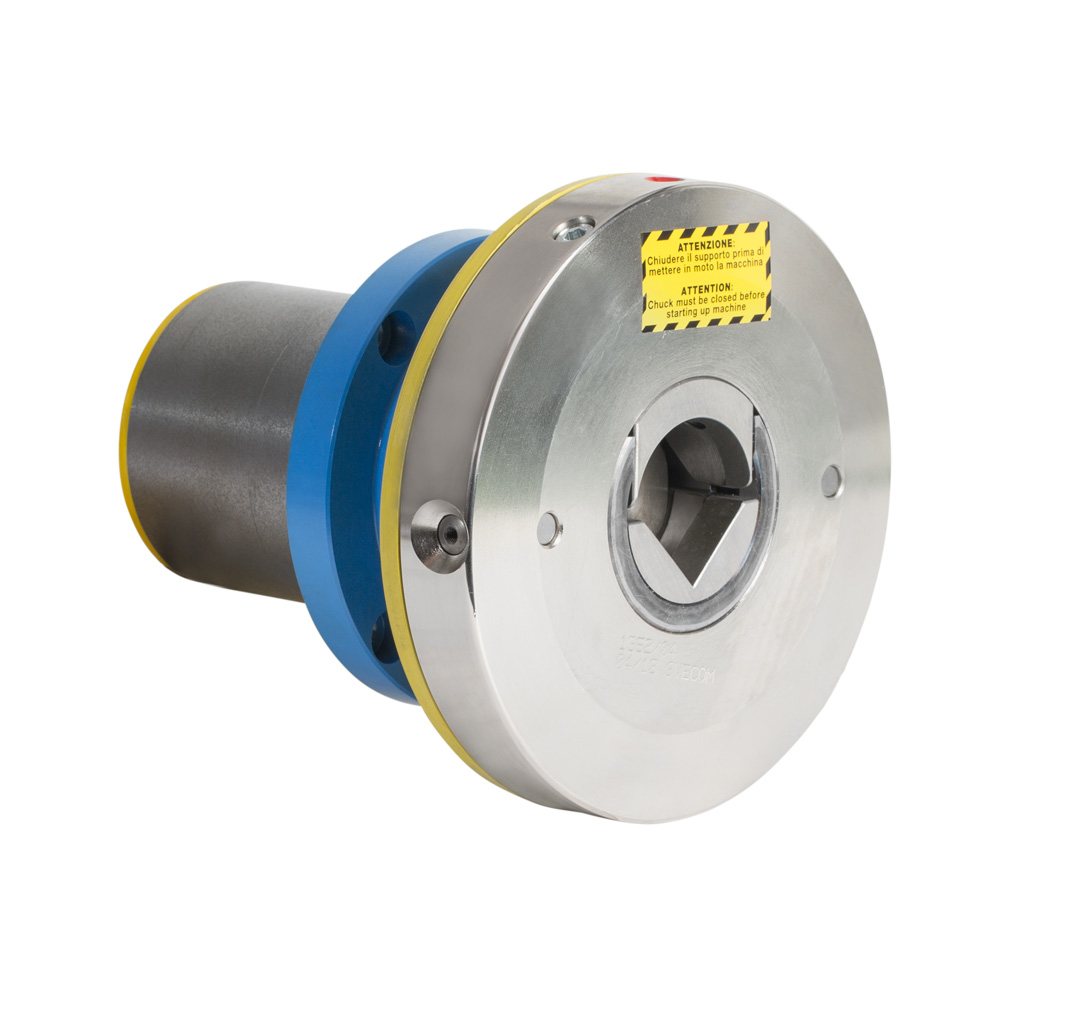

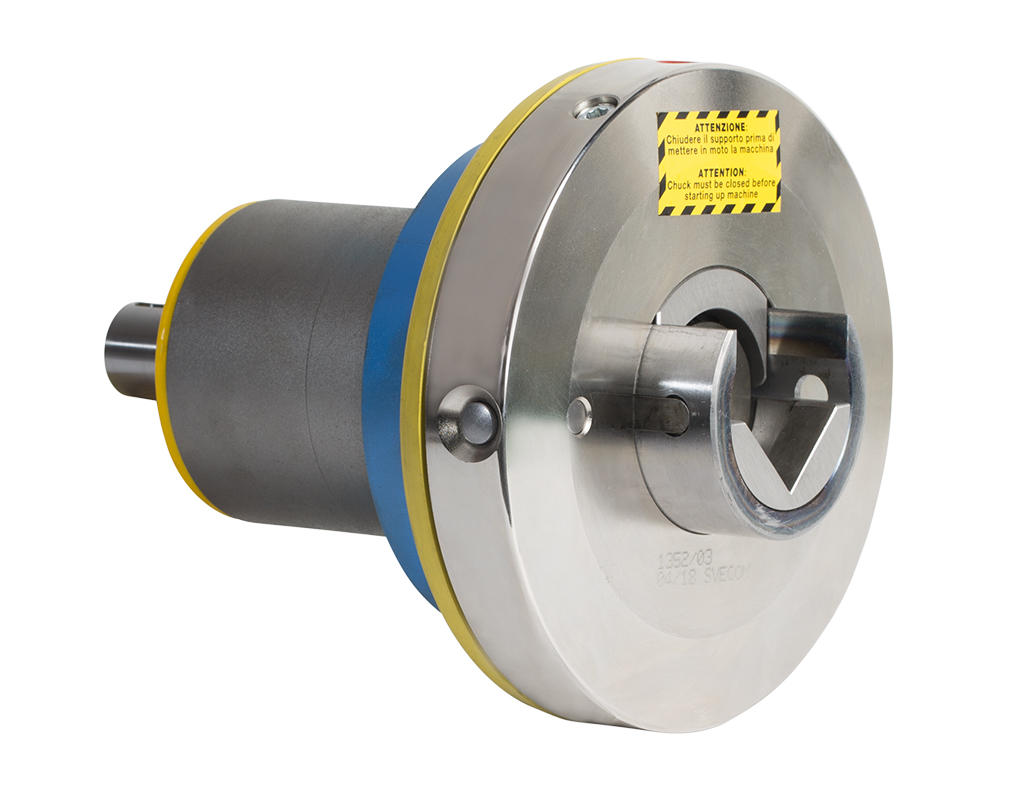

Supporti meccanici con apertura a scorrimento e innesto tondo-quadro mod. 925

Descrizione

Supporti meccanici con apertura a scorrimento e innesto tondo-quadro mod. 925 idonei per avvolgere e svolgere il materiale in bobina attraverso l’utilizzo di alberi espansibili e non espansibili, semplificando le operazioni di carico e scarico del materiale, in totale sicurezza.

Con apertura a scorrimento (apertura a disco scorrevole) si suddividono in leggero, pesante, ultrapesante. Innesto quadro/quadro o quadro/tondo. Utilizzo con o senza alberino.

Per questa tipologia sono previsti diversi modelli per carichi differenti e con un fissaggio a piedino oppure a flangia.

Richiedi un preventivo

Caratteristiche

Portata Coppia Supporti Max: da 15.600 N a 70.000 N (Peso Bobina)
Torsione Trasmissibile Max: da 1.000 Nm a 3.000 Nm
Velocità Massima: da 1.200 RPM a 1.500 RPM
Quadri Standard: da □ 30-35 a □ 40-50
Alberino Standard: Ø 45 – Ø 50 – Ø 60

Contattare i rivenditori SVECOM per maggiori dettagli e per richieste Non-Standard.

Scarica il pdf
SERIEPORTATA MAX BOBINAMAX TORSIONEFISSAGGIOUTILIZZOMISURA QUADROINNESTOTIPOpdf
925 leggero15.600 N1.000 NmFlangiaCon o Senza Alberino30-42/35-50Quadro/TondoKLLF1-0
925 leggero15.600 N1.000 NmPiedinoCon o Senza Alberino30-42/35-50Quadro/TondoKLLP1-0
925 leggero15.600 N1.000 NmFlangiaCon o Senza Alberino30-35Quadro/QuadroKLLF1-0Q
925 leggero15.600 N1.000 NmPiedinoCon o Senza Alberino30-35Quadro/QuadroKLLP1-0Q
925 super leggero10.000 N600 NmFlangiaCon o Senza Alberino30-42/35-50Quadro/TondoKLSLF1-0
925 super leggero10.000 N600 NmPiedinoCon o Senza Alberino30-42/35-50Quadro/TondoKLSLP1-0
925 pesante30.000 N1.300 NmFlangiaCon o Senza Alberino40-55Quadro/TondoKLPF1-0
925 pesante30.000 N1.300 NmPiedinoCon o Senza Alberino40-55Quadro/TondoKLPP1-0
925 pesante30.000 N1.300 NmFlangiaCon o Senza Alberino40Quadro/QuadroKLPF1-0Q
925 pesante30.000 N1.300 NmPiedinoCon o Senza Alberino40Quadro/QuadroKLPP1-0Q
925 leggero air inlet15.600 N1.000 NmFlangiaCon o Senza Alberino35-50Quadro/TondoKLALF1-0
925 leggero air inlet15.600 N1.000 NmPiedinoCon o Senza Alberino35-50Quadro/TondoKLALP1-0
925 pesante air inlet30.000 N1.300 NmFlangiaCon o Senza Alberino40-55Quadro/TondoKLAPF1-0
925 pesante air inlet30.000 N1.300 NmPiedinoCon o Senza Alberino40-55Quadro/TondoKLAPP1-0
925 ultra pesante60.000 N2.500 NmFlangiaCon o Senza Alberino60-80Quadro/QuadroKLUF1-0
925 ultra pesante60.000 N2.500 NmPiedinoCon o Senza Alberino60-80Quadro/QuadroKLUP1-0
925 ultra pesante70.000 N3.000 NmFlangiaCon o Senza Alberino120Quadro/QuadroKLUPF1-0
925 ultra pesante220.000 N21.000 NmPiedinoCon o Senza Alberino80-150Quadro/QuadroKLUPP1-0
925 ultra pesante220.000 N21.000 NmPiedinoCon o Senza Alberino80-150Quadro/QuadroPNPUPQ1-0
925 ultra pesante air inlet220.000 N21.000 NmPiedinoCon o Senza Alberino80-150Quadro/QuadroAPNPUPQ1-0

LEGENDA: KL= Klapplager (Meccanico), PNP = Pneumatico, L = Leggero, P = Pesante, U = Ultrapesante, A = Air Inlet, F = Flangia, P = Piedino, 0 = Senza Alberino, 1 = Con Alberino
