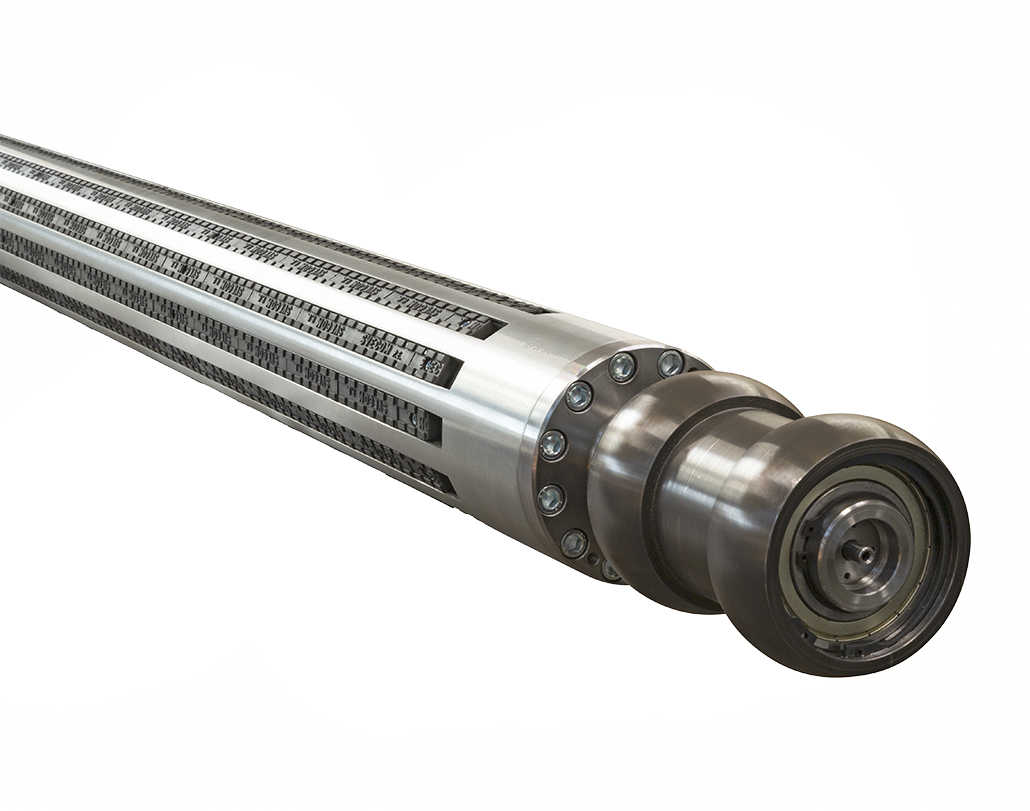

Ejes expansibles neumáticos de chavetas mod. BUTLER

Descripción

El eje expansible neumático de chavetas modelo BUTLER se recomienda principalmente para el bobinado y rebobinado de bobinas con mandriles cuando se debe transmitir un par elevado y se requiere trabajar en condiciones extremas.

El cuerpo central (tabla) está disponible en diversos tipos de acero de alta resistencia, mientras que las chavetas pueden ser de acero con un perfil agresivo, o de plástico, dependiendo del material del mandril y el par de transmisión necesario. Los pernos, construídos siempre según diseño del cliente, están disponibles en una variedad de aceros diversos. La expansión se obtiene mediante una única cámara de aire que una vez hinchada presiona las chavetas hacia el exterior.

El sistema exclusivo de protección de la cámara SVECOM asegura su larga duración y una drástica reducción de las probabilidades de su rotura. En el caso de incorporar pernos con un diámetro mayor de 50 mm, es posible incorporar el sistema SVECOM de cambio rápido para la cámara sin tener que retirar el eje de la bobina o de la máquina.

Las medidas standard disponibles para este modelo aparecen listadas a continuación.

Requerir un presupuesto

Caracteristicas

Diámetro de mandril: de 70 a 300 mm

Longitud de tabla: desde 600 hasta 4000 mm

Expansión: 8 mm sobre el diámetro

Presión de trabajo: mín. 5 bar (recomendado 6 bar)



Póngase en contacto con SVECOM para solicitudes no estándar
